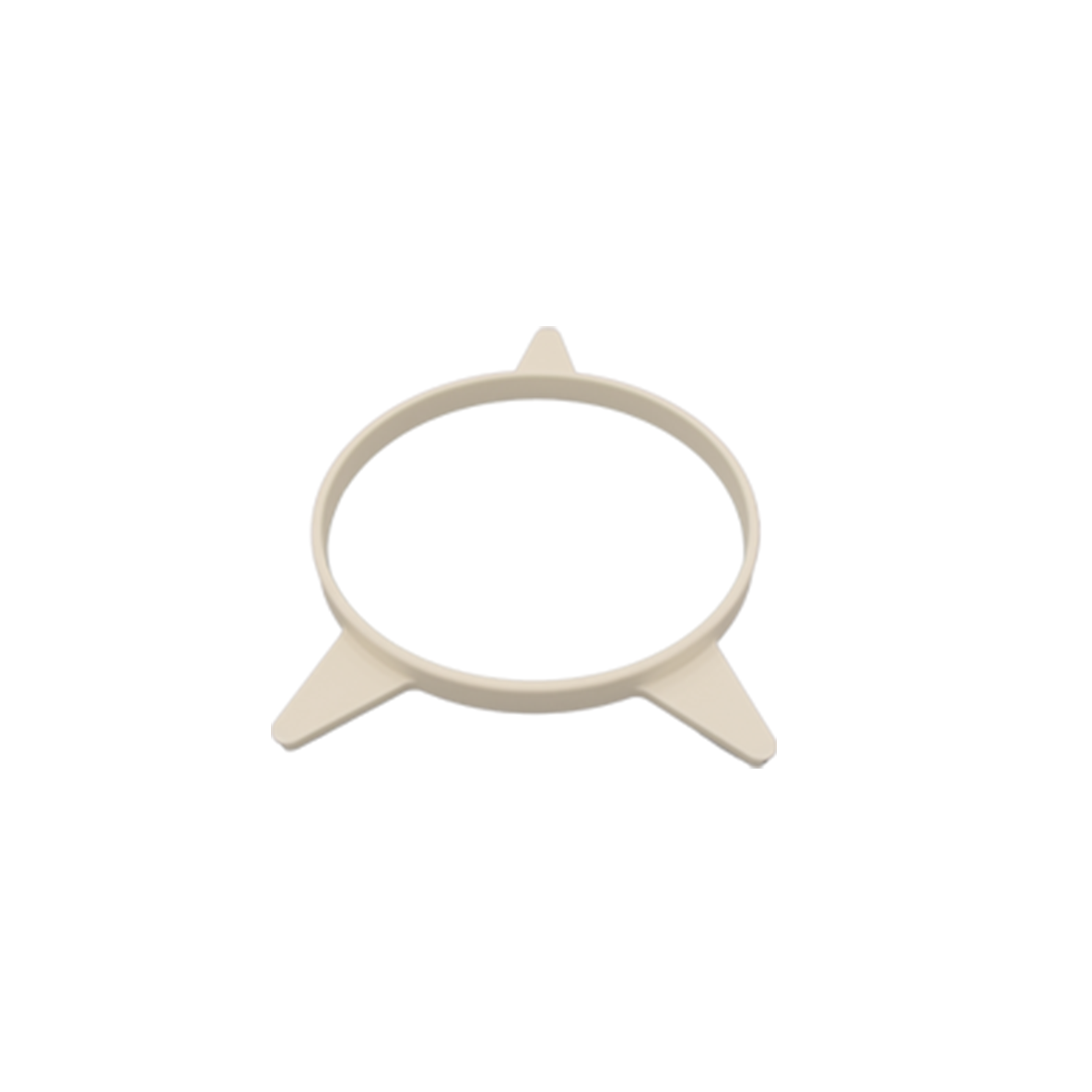

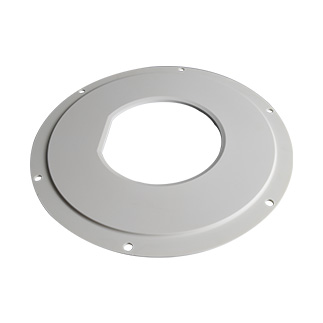

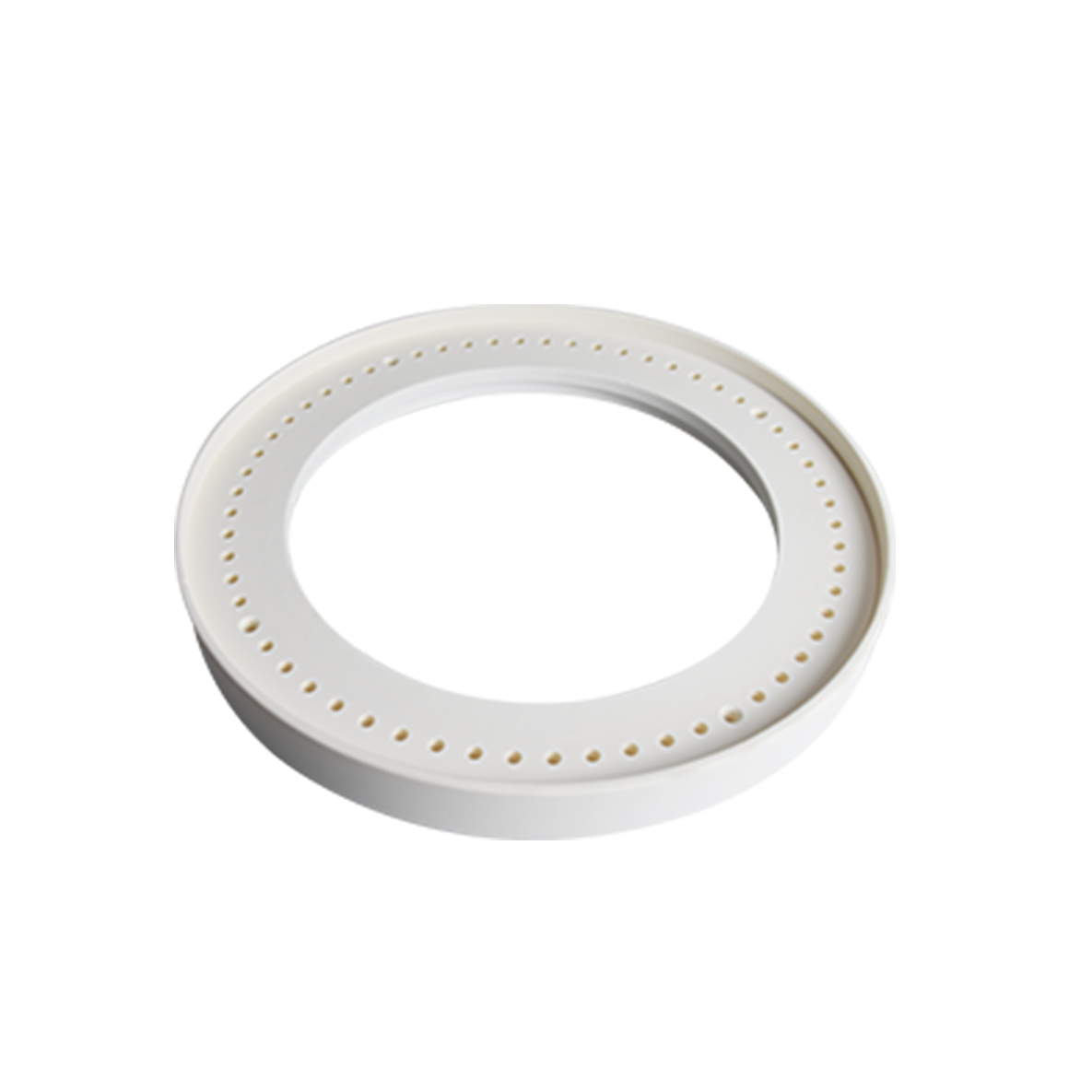

半导体腔体结构

一、半导体腔体结构优势

1、高洁净抗腐蚀：选用氧化铝、氮化铝陶瓷基材，无杂质析出，耐等离子体与化学试剂侵蚀，契合半导体高洁净生产需求。

2、全维度定制适配：按需定制腔体尺寸、壁厚、接口规格及内部结构，适配不同设备型号与工艺场景，支持异形结构研发定制。

3、结构稳定密封佳：精密成型与焊接工艺，确保腔体高气密性，耐受高低温循环与压力波动，长期作业无变形渗漏。

4、适配核心制程：兼容光刻、刻蚀、沉积等关键工序，可集成定制气路、水路接口，助力设备高效运转。

二、定制级半导体腔体：精准满足您的工艺需求

1、【高纯净度与低释气】：我们选用特种高纯精密陶瓷材料，确保腔体内部环境极致洁净，有效降低颗粒和金属离子污染，满足严苛的半导体制造对PPM/PPB级纯度的要求，保障晶圆成品率。

2、【超精密加工与尺寸稳定性】：凭借先进的CNC加工和精密研磨技术，可实现复杂腔体结构、内部异形流道、微孔等高精度加工，公差可达微米级，确保腔体与设备部件完美匹配，长期运行稳定。

3、【优异的耐腐蚀与耐等离子体侵蚀】：针对半导体工艺中的强酸、强碱、卤素气体等腐蚀性环境及等离子体轰击，我们提供高品质氧化铝、氧化钇、氮化铝、碳化硅等陶瓷材料，大幅延长腔体使用寿命。

4、【复杂结构一体成型与功能集成】：无论是带加热/冷却功能、集成RF窗口、多孔连接、复杂内部挡板的腔体，我们都能提供一体化设计与制造方案，减少装配环节，提升系统可靠性。

5、【极端温度稳定性】：精密陶瓷材料具有卓越的耐高温和抗热震性能，确保腔体在快速升降温或长时间高温运行下，依然保持结构完整性和尺寸精度，支持高强度生产。

三、广泛应用于半导体核心生产环节

刻蚀 (Etching)：干法刻蚀、湿法刻蚀腔体，确保均匀性和选择性。

薄膜沉积 (Deposition)：PVD、CVD、ALD等设备内衬及工艺腔。

离子注入 (Ion Implantation)：高能离子束路径与真空密封关键部件。

检测与测试 (Inspection & Test)：高精度样品载具与测试环境腔体。

外延生长 (Epitaxy)：高纯净、高温稳定性反应腔。

四、为什么选择我们，选择尖端技术与定制保障

         作为精密陶瓷领域的创新者，我们深知半导体制造对材料性能和加工精度的极致追求。凭借一支经验丰富的研发团队、国际先进的生产工艺和严格的ISO质量管理体系，我们专注于提供符合SEMI标准的定制化半导体腔体结构，是您提升生产效率、降低运营成本、保持先进技术的理想合作伙伴。
