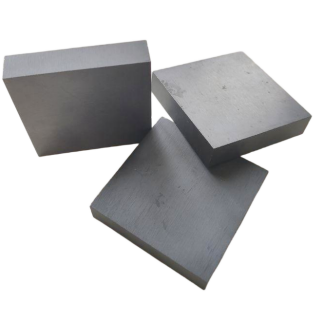

一、碳化硅陶瓷基板核心优势
1、高导热低损耗：碳化硅基材导热系数优异，快速导出器件工作热量，降低热损耗，避免器件过热损坏，保障电子设备长期稳定运行。
2、全维度定制适配：按需定制尺寸、厚度、平整度，支持异形、打孔、镀层定制，精准匹配器件封装与安装尺寸，可小批量、多规格定制。
3、高绝缘防短路：绝缘性能卓越，无导电隐患，适配高压、高频电子场景，有效隔离电路，杜绝短路风险，提升器件安全性。
4、高平整易封装：精密抛光工艺，表面平整度高、无瑕疵，贴合性好，可直接用于器件封装，简化装配流程，提升生产效率。
二、碳化硅陶瓷基板适用场景
半导体器件封装基板、功率模块承载基板、新能源汽车电子基板、高端仪器电子承载板、医疗器械电子封装基板。
三、支持碳化硅陶瓷基板定制、生产、加工
无论您的碳化硅陶瓷基板需要何种特殊直径、长度、开孔、螺纹、异形加工，或者对耐磨、绝缘、耐高温性能有特殊要求，都支持按图定制。我们将提供一对一的专业咨询，为您量身打造高质量、高可靠的加工定制解决方案。
