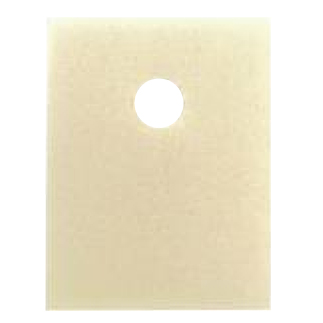

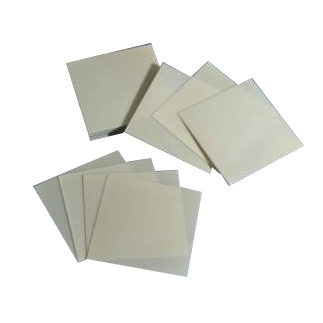

氮化铝陶瓷基板

一、氮化铝陶瓷基板优势

1、高导热降损耗：氮化铝基材导热系数高，快速导出器件热量，杜绝过热损坏，保障功率器件长期稳定运行，适配高频、高功率工况。

2、全维度定制适配：按需定制尺寸、厚度、平整度及孔位、线路布局，支持异形、超薄基板定制，精准匹配各类器件封装与安装需求。

3、高绝缘耐温优：绝缘性能卓越，耐高温、抗冷热冲击，无杂质析出，适配洁净车间与恶劣工况，长期作业性能无衰减。

4、精密封装兼容：尺寸公差严控，表面粗糙度低，兼容AMB/DBC封装工艺，助力提升器件封装精度与使用寿命。

二、定制级氮化铝基板：突破热管理与电气性能极限

1、【业界领先超高导热】：拥有远超氧化铝基板的卓越导热性能（最高可达170-200W/m·K），能高效、迅速地将大功率器件产生的热量导出，显著降低工作温度，极大提升器件的性能、可靠性和使用寿命。

2、【优异电绝缘性能】：高体积电阻率和击穿电压，确保在高电压、大电流应用中提供稳定可靠的电气隔离，保障系统在严苛工况下的安全运行。

3、【低介电常数与损耗】：低介电常数和低介电损耗特性，使其在高频、微波应用中表现出色，有效减少信号衰减，确保高速信号传输的完整性。

4、【热膨胀系数精准匹配】：与硅（Si）、碳化硅（SiC）等半导体材料的热膨胀系数（CTE）高度匹配，有效抑制热应力，防止器件在频繁热循环过程中产生疲劳或分层，从而提升模块的长期可靠性。

5、【定制化金属化与结构设计】：我们提供DBC（直接键合铜）、AMB（活性金属钎焊）、DPC（直接镀铜）等多种先进金属化工艺，可根据您的布线要求、散热通道和复杂电路设计，定制生产各种尺寸、形状、孔位、厚度及多层复合结构的氮化铝基板。

6、【高强度与化学稳定性】：兼具较高的机械强度和优异的耐化学腐蚀性，能够在恶劣的工艺环境（如高温、湿热、化学试剂）中保持结构稳定和性能完好。

三、广泛应用于高端电子与前沿科技领域

功率半导体模块：IGBT、SiC/GaN功率模块、大功率电源、变频器。

5G通信：高频射频（RF）模块、PA（功率放大器）、基站天线。

新能源汽车：电机控制器、逆变器、电池管理系统（BMS）。

高亮度LED：LED封装基板、阵列模块散热。

军工/航空航天：高可靠性、长寿命的电子元器件封装。

激光设备：高功率激光二极管散热基板。

四、为什么选择我们，选择专业与极致定制

       作为精密陶瓷材料与先进封装解决方案的专家，我们深耕氮化铝陶瓷基板的研发、制造与应用。我们拥有一支由资深材料科学家和工艺工程师组成的团队，配备国际先进的生产与检测设备，并严格遵循ISO质量管理体系。我们不仅提供标准化产品，更专注于与客户紧密合作，提供从材料选型、设计验证到批量生产的全链条定制服务，确保您的产品在热管理和电气性能上达到更佳。
