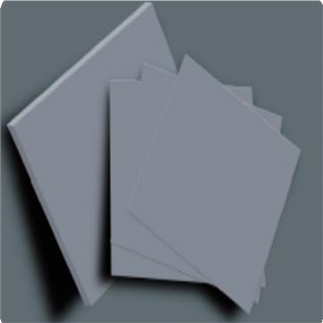

氮化硅陶瓷基板

一、氮化硅陶瓷基板优势

1、 高导热低损耗：氮化硅基材导热系数优异，快速导出器件热量，降低热损耗，保障功率器件长期稳定运行，适配高频工况。

2、 全维度定制适配：按需定制尺寸、厚度、粗糙度及孔位、线路布局，支持异形结构、复合层设计，精准匹配器件封装需求。

3、高稳耐候性强：耐高温、抗冷热冲击，绝缘性能优异，耐化学腐蚀，无杂质析出，适配恶劣工况与洁净环境。

4、精密封装适配：平整度高、尺寸公差可控，兼容AMB/DBC等封装工艺，助力提升器件封装精度与可靠性。

二、定制级氮化硅陶瓷基板：突破散热与性能瓶颈

1、【卓越高导热性】：拥有远超氧化铝的导热系数，能迅速将大功率器件产生的热量传导出去，有效降低芯片工作温度，提升器件可靠性和使用寿命，是IGBT、SiC/GaN模块的理想散热解决方案。

2、【超高机械强度与韧性】：兼具陶瓷的高硬度和优异的断裂韧性，可承受更大的机械应力，在极端工况下不易开裂或损坏，特别适用于高振动、高冲击环境。

3、【优异电绝缘性能】：具备高体积电阻率和击穿电压，确保在高电压、大电流应用中提供可靠的电气隔离，保障系统安全稳定运行。

4、【低热膨胀匹配性】：与Si、SiC等半导体材料的热膨胀系数接近，有效减少热应力，防止器件在热循环过程中出现疲劳损伤，提升长期可靠性。

5、【定制化金属化与结构设计】：我们提供DBC、AMB、DPC等多种先进金属化工艺，可根据您的布线要求、电路设计和散热需求，定制化生产各种尺寸、形状、孔位、厚度及多层结构的氮化硅基板。

6、【耐腐蚀与高温稳定性】：氮化硅材料具有极佳的化学惰性，耐酸碱腐蚀，且可在高温环境下长期稳定工作，确保器件在恶劣工况下的性能不受影响。

三、广泛应用于尖端功率与高频电子领域

新能源汽车：IGBT/SiC功率模块、逆变器、车载充电器 (OBC)、DC/DC转换器。

5G通信：高频射频模块、基站电源、数据中心电源。

工业控制：变频器、大功率电源模块、智能电网设备。

轨道交通：大功率电力牵引系统。

航空航天：高可靠性电子元器件封装。

LED 照明：大功率LED散热基板。

四、为什么选择我们，选择性能与定制的极致融合

         作为精密陶瓷材料与应用解决方案的专家，我们深耕氮化硅陶瓷基板的研发与制造。凭借顶尖的材料科学家团队、国际领先的烧结与金属化生产线，以及严格的ISO质量管理体系，我们不仅提供标准化产品，更专注于为客户提供一对一的深度定制服务，助力您的创新产品快速推向市场，并在激烈竞争中保持优势。
