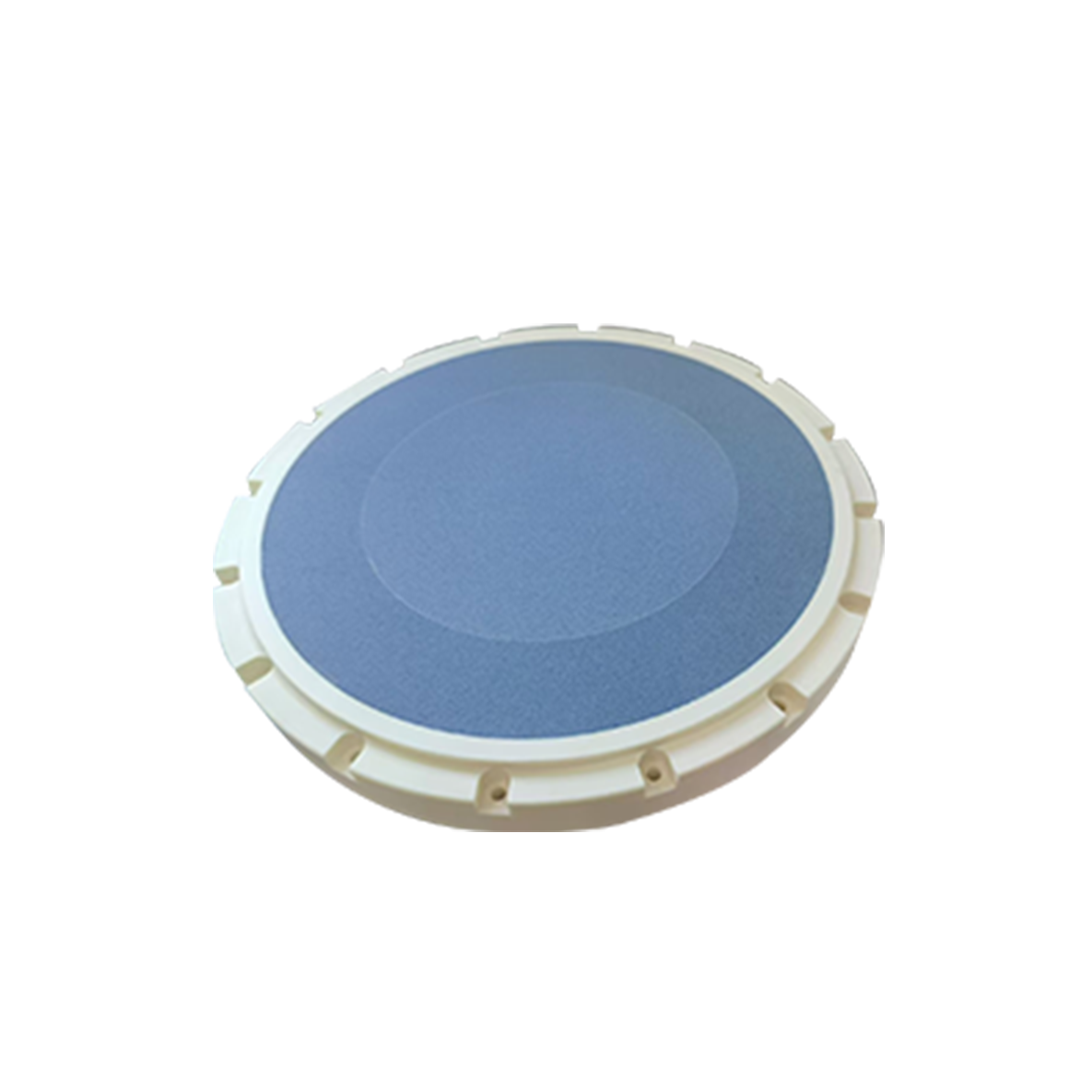

陶瓷真空吸盘作为精密制造领域的关键设备，其性能直接影响工件抓取的稳定性与加工精度。在选购时，材质、尺寸与吸力是三大核心考量因素，每一项的选择都需结合具体应用场景。掌握这些要点，才能避免选型失误，提升生产效率。
材质选择：匹配环境与工件特性
陶瓷真空吸盘的材质决定了其适用的环境温度、耐磨性和耐腐蚀性，目前主流材质有氧化铝陶瓷、氧化锆陶瓷和碳化硅陶瓷三种。
氧化铝陶瓷是最常用的基础材质，其成本适中，绝缘性优异（体积电阻率＞10¹⁴Ω・cm），适合在常温、干燥的环境中使用，如电子元件组装线抓取 PCB 板。但它的耐高温性有限，长期使用温度不宜超过 800℃，且耐磨性一般，不适合频繁接触高硬度工件的场景。
氧化锆陶瓷的韧性突出（断裂韧性可达 10MPa・m¹/²），抗冲击性能是氧化铝的 3 倍以上，适合抓取玻璃、晶圆等脆性工件。其表面光洁度高（Ra≤0.02μm），能避免划伤工件表面，在光学元件制造领域应用广泛。不过它的导热性较差，在高温环境中易因热应力开裂，温度超过 600℃时需谨慎选用。
碳化硅陶瓷是高温、耐磨场景的首选，其耐高温性可达 1600℃，导热系数高达 120W/(m・K)，能在熔炉取料、焊接辅助等高温工序中稳定工作。同时，它的硬度高达莫氏 9.5 级，耐磨性是氧化铝的 5 倍以上，适合抓取金属铸件、陶瓷毛坯等硬质工件。但碳化硅材质成本较高，且加工难度大，定制周期较长。
尺寸确定：兼顾稳定性与灵活性
陶瓷真空吸盘的尺寸需根据工件的大小、形状及重量综合确定，核心是保证足够的接触面积与合理的受力分布。
对于扁平状工件（如晶圆、玻璃基板），吸盘直径应控制在工件直径的 60%-80%。例如抓取 300mm 的硅片时，选择 200-240mm 的吸盘较为合适 —— 过小会导致吸附力不足，过大则可能超出机械臂的负载范围，影响移动灵活性。若工件为长方形（如 PCB 板），则需选择矩形吸盘，确保长度与宽度分别覆盖工件的 70% 以上，避免因边角悬空导致的变形。
厚度选择需考虑工件重量与吸盘的结构强度。抓取重量＜5kg 的轻型工件时，3-5mm 厚的吸盘即可满足需求；若工件重量超过 10kg，建议选择 8-10mm 厚的吸盘，并在背面增加加强筋设计，防止长期使用后出现弯曲变形。此外，吸盘的安装孔尺寸需与机械臂接口匹配，通常建议预留 0.5-1mm 的间隙，方便安装调试。
吸力参数：平衡吸附力与工件保护
吸力是陶瓷真空吸盘的核心性能指标，需根据工件材质、表面状态及加工工况精准设定，避免过强导致工件变形或过弱造成脱落。
吸力的基础参数是真空度，一般以负压值（单位：kPa）表示。对于表面平整的工件（如抛光后的金属板），-60 至 - 80kPa 的真空度即可满足需求；若工件表面存在细微纹路或微孔（如磨砂玻璃），则需提高至 - 80 至 - 95kPa，通过更强的负压补偿漏气损失。但需注意，真空度并非越高越好，对于厚度＜0.5mm 的超薄工件（如铝箔、柔性电路板），超过 - 50kPa 的吸力可能导致工件褶皱，此时需搭配压力调节阀进行精准控制。
吸力分布的均匀性同样重要。优质的陶瓷真空吸盘会通过优化气孔布局（如环形阵列分布），确保吸盘表面各点的吸力差不超过 5%。在选购时，可要求厂家提供吸力分布图，或通过实际测试验证 —— 将吸盘吸附在平整的玻璃上，用拉力计检测不同位置的剥离力，偏差过大则说明吸力分布不均，可能导致工件倾斜或脱落。
此外，还需考虑吸力的响应速度，即从启动真空泵到达到设定吸力的时间，一般应控制在 1-2 秒以内，以适应自动化生产线的节拍需求。对于需要频繁启停的场景，建议选择带有快速排气阀的型号，缩短工件释放时间，提升生产效率。
综合选型建议
选购陶瓷真空吸盘时，需建立 “材质适配环境、尺寸匹配工件、吸力平衡需求” 的逻辑：高温耐磨选碳化硅，常温精密选氧化锆，经济通用选氧化铝；尺寸以覆盖工件 60% 以上接触面积为基准，厚度根据重量调整；吸力根据工件表面状态设定，优先选择吸力均匀、响应迅速的型号。同时，建议要求厂家提供样品测试，模拟实际工况验证性能，才能最终确定最适合的型号，为生产线提供稳定可靠的抓取解决方案。
衡鹏精密是一家专注工业精密陶瓷生产加工厂家，拥有精密的工业陶瓷加工设备和完善的生产加工流程，可应对各种类型的陶瓷加工，支持来图定制。如需了解更多，请扫右侧微信二维码或者拨打：150-2686-5822，与负责人直接沟通。
